Educación física | Calificación | Espesor | Rango de ancho disponible | IDENTIFICACIÓN | Densidad | P17/50 Pérdida máxima del núcleo | B8Min.Inducción |
(mm) | (mm) | (kg/dm3) | (pesos/kg) | (t) |
Tipo común | 23/110 | 0.23 | 700-1200 | 508 | 7.65 | 1.1 | 1.8 |
27/120 | 0.27 | 1.2 | 1.8 |
30/120 | 0.3 | 1.2 | 1.8 |
30/130 | 1.3 | 1.8 |
30/140 | 1.4 | 1.8 |
35/135 | 0.35 | 1.35 | 1.8 |
35/145 | 1.45 | 1.8 |
35/155 | 1.55 | 1.8 |
Tipo de alta inducción | 23/090 | 0.23 | 0.9 | 1.87 |
23/095 | 0.95 | 1.87 |
23/100 | 1 | 1.87 |
27/095 | 0.27 | 0.95 | 1.88 |
27/100 | 1 | 1.88 |
27/110 | 1.1 | 1.88 |
30/100 | 0.3 | 1 | 1.88 |
30/105 | 1.05 | 1.88 |
30/110 | 1.1 | 1.88 |
30/120 | 1.2 | 1.88 |
35/135 | 0.35 | 1.35 | 1.88 |
35/155 | 1.55 | 1.88 |
Tipo de alta inducción refinado de dominio | 23/080 | 0.23 | 0.8 | 1.87 |
23/085 | 0.85 | 1.87 |
23/090 | 0.9 | 1.87 |
27/090 | 0.27 | 0.9 | 1.87 |
27/095 | 0.95 | 1.87 |
NOTA:
Base de detección GB/T3655-2000
P17/50 significa pérdida central de muestra por kg a máx.
inducción magnética 1.7T y frecuencia 50HZ
B8 significa inducción magnética correspondiente
a intensidad de campo magnético de 800 A/m |

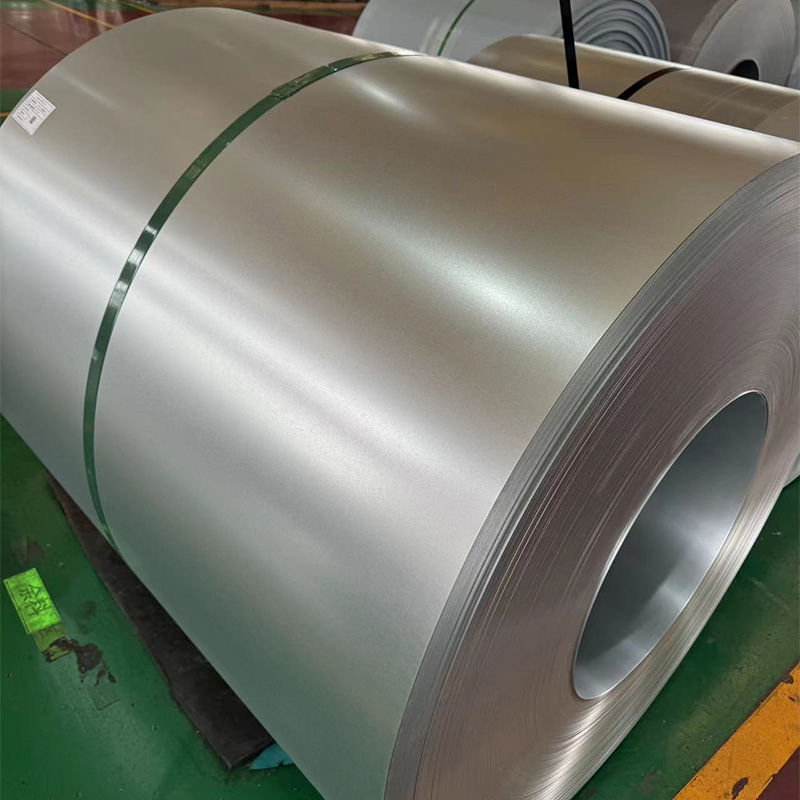

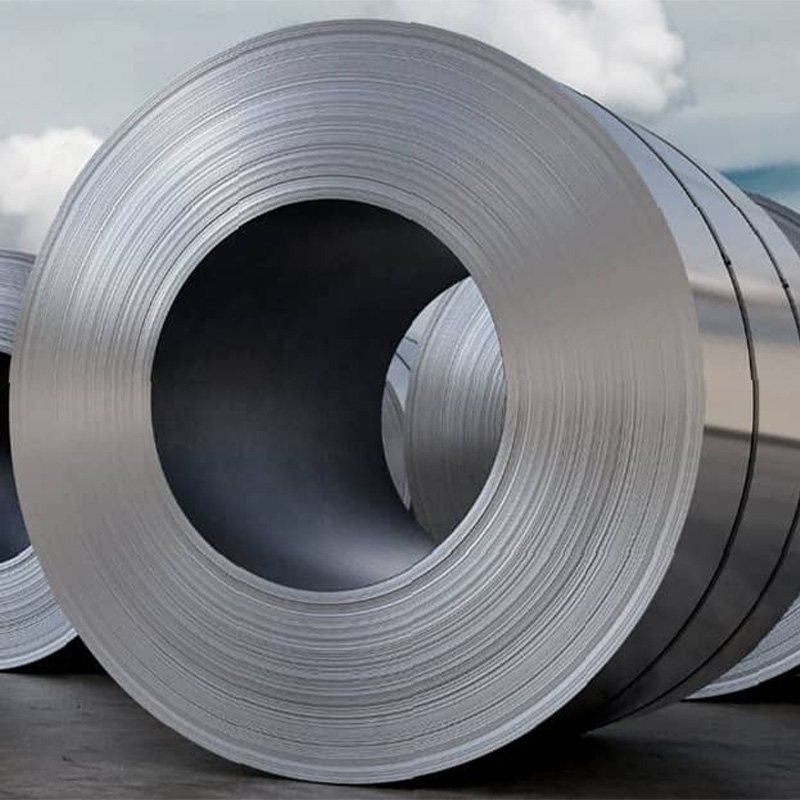

nombre del producto | Bobinas de acero eléctrico de silicio orientado a grano laminado en frío (CRGO |
Estándar | AISI, ASTM, BS, DIN, GB, JIS |
Calificación | Acero de grano orientado |
| 27QG100 / 27QG110 / 27Q120 / 27Q130 / 27Q140 / 30QG110 / 30QG120 / 30QG130 / 30Q130 / 30Q140 / 30Q150 / 30QG125 / 35QG135 / 35Q135 / 145 / 35Q155 / 35Q165 |
Tipo | Acero al silicio orientado/Acero al silicio no orientado |
Técnica | Laminado en frío |
Espesor | 0,27 mm - 0,65 mm o según sea necesario |
Ancho | 20-1500 mm |
Tratamiento de superficies | Saburral |

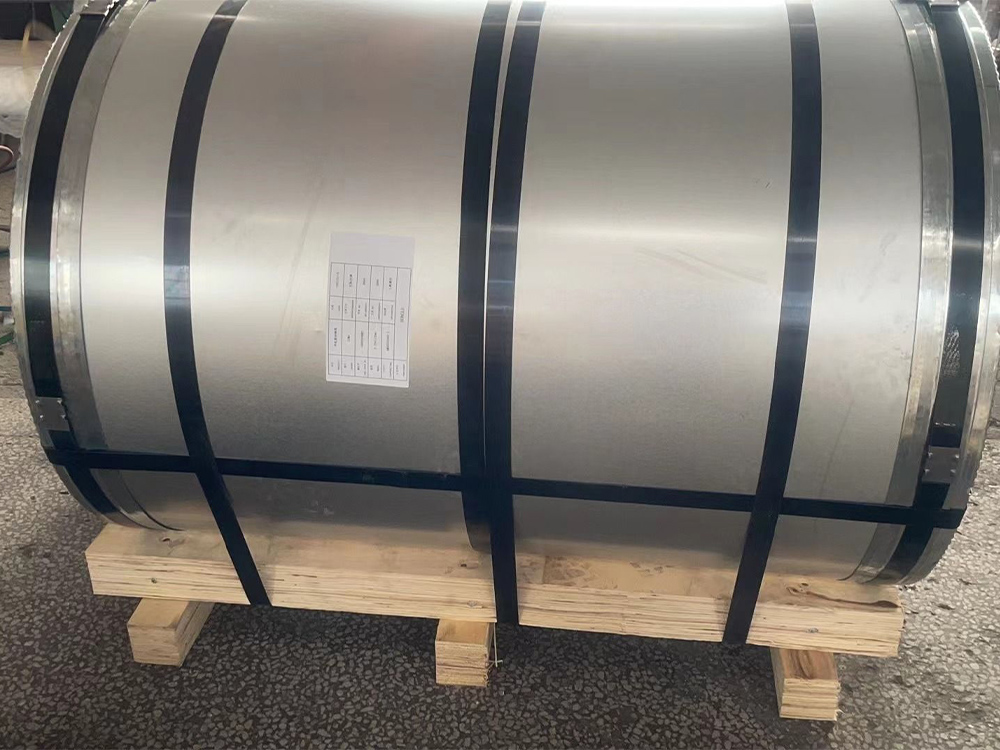

Forma de acero | Bobina de acero CRGO |
Identificación de la bobina | 508/610 milímetros |
Peso de la bobina | 3-5 toneladas |
Color | Gris |
El tiempo de entrega | 8-14 días |
Solicitud | Núcleo de transformador/transformadores de potencia/productos eléctricos, etc. |
Paquete | Embalaje estándar para el mar |
Plazo de pago | 30% T/T Anticipo + 70% Saldo |
Cantidad mínima de pedido | 10 TONELADAS |
El acero al silicio es una aleación de hierro y silicio con un contenido de silicio del 3% al 5%.Dividido en acero al silicio orientado y acero al silicio no orientado, también conocido como acero eléctrico, acero eléctrico al silicio, acero laminado, acero para relés o acero para transformadores, se encuentra el acero especial al que se le agrega silicio, que mejora su resistividad eléctrica y sus propiedades magnéticas, y Reduce la pérdida por histéresis.
Este acero es ideal para diversas aplicaciones eléctricas donde los campos electromagnéticos son importantes, como transformadores, bobinas magnéticas y motores eléctricos. Es una importante aleación magnética blanda que es indispensable para la industria eléctrica, electrónica y militar.
Acero eléctrico de grano orientado
Variedades | Tipo común | Tipo de alta inducción | Dominio refinado tipo de alta inducción |
motores grandes | √ | √ |
|
Grandes transformadores | √ | √ | √ |
Transformadores medianos y pequeños. | √ | √ | √ |
Transformadores de distribución | √ | √ |
|
Regulador de voltaje | √ | √ | √ |
Reactor y amplificador magnético. | √ | √ |
|
transformador SI |
| √ |
|
inductor mutuo | √ | √ |
|
transformador de televisión | √ | √ |
|
Transformador de radio | √ | √ |
|
Transformador de transmisión de radio |
| √ |
|
Propiedad mecanica
Propiedad mecanica |
Calificación | Fuerza de producción (N/mm2) | Resistencia a la ultratensión (N/mm2) | Ductilidad(%) | Dureza (HV1 |
M35W230 | 430 | 560 | 20.0 | 225 |
M35W250 | 415 | 550 | 20.5 | 220 |
M35W270 | 400 | 515 | 20.5 | 215 |
M35W300 | 360 | 480 | 21.5 | 195 |
M35W360 | 350 | 480 | 23.5 | 190 |
M35W440 | 275 | 420 | 27.5 | 165 |
M35W550 | 265 | 415 | 33.5 | 160 |
M50W250 | 430 | 560 | 19.0 | 230 |
M50W270 | 410 | 550 | 21.5 | 225 |
M50W290 | 395 | 545 | 22.5 | 220 |
M50W310 | 385 | 510 | 24.5 | 210 |
M50W350 | 350 | 475 | 26.5 | 190 |
M50W400 | 320 | 460 | 36.0 | 170 |
M50W470 | 295 | 425 | 35.0 | 160 |
M50W600 | 280 | 410 | 37.0 | 140 |
M50W800 | 285 | 405 | 38.5 | 135 |
M50W1300(D) | 250 | 360 | 40.0 | 115 |
Recubrimiento aislante
Recubrimiento aislante |
Tipos de recubrimiento | M11 | M21 |
Componente | Revestimiento semiorgánico que contiene cromo. | Revestimiento semiorgánico sin cromo. |
Espesor del recubrimiento (μm) | 0,7~1,5 | 0,8 ~ 5,0 |
Resistencia entre capas (Ω•mm2 /rebanada) | ≥100 | ≥100 |
Propiedad adhesiva | Clase A o clase B | Clase A o clase B |
Propiedad de punzonado | Excelente | Excelente |
Propiedad antioxidante | Excelente | Excelente |
Propiedad resistente al calor | Recocido resistente a 750 C, protección N2, durante 2h | Resistencia al recocido en general. |
Campos de Aplicaciones
Campos de aplicación | Acero eléctrico de grano orientado | Acero eléctrico no orientado |
Serie G | Serie P | Serie R | Serie A | Serie AH | Serie AR | Serie EN |
230~400 | 440~700 | 800~1300 | 230~470 | 600~1000 |
|
|
Rotadores | Motores de gran tamaño | √ |
|
| √ |
|
|
|
|
|
|
Motores medianos |
|
|
| √ | √ |
| √ |
|
|
|
Motores de compresor |
|
|
| √ | √ | √ | √ | √ | √ |
|
Motores generales |
|
|
| √ | √ | √ | √ | √ | √ |
|
Motores de precisión de pequeño tamaño. |
|
|
| √ | √ | √ | √ |
| √ | √ |
Motores para coches eléctricos. |
|
|
| √ |
|
| √ |
| √ | √ |
Dispositivo estático | Motores de alta frecuencia |
|
|
| √ |
|
| √ |
|
| √ |
Transformadores de gran tamaño | √ | √ | √ |
|
|
|
|
|
|
|
Transformadores de potencia de pequeño tamaño. | √ | √ | √ | √ | √ | √ | √ | √ | √ |
|
Transformadores para instrumentos. | √ | √ |
| √ |
|
|
|
|
|
|
Reactores y amplificadores magnéticos. | √ | √ | √ | √ |
|
|
|
|
|
|
Interruptores de alimentación |
|
|
| √ |
|
|
|
|
|
|
Transformadores para soldar |
|
|
|
| √ | √ |
| √ |
|
|
Reguladores de voltaje |
|
|
| √ | √ | √ | √ | √ | √ |
|
Selladores magnéticos | √ | √ |
| √ | √ |
|
|
|
|
|
Dispositivos electromagnéticos para aceleradores. | √ | √ |
|
| √ |
| √ |
|
|
|
Preguntas y respuestas
P: ¿Qué es el acero al silicio?¿Qué es el acero eléctrico?
R: El acero eléctrico es un material magnéticamente blando entre los materiales funcionales y es el más utilizado.En términos generales, el acero al silicio se refiere al acero eléctrico con un contenido de silicio entre 0,5% y 6,5% Si.El acero eléctrico general también incluye la parte que contiene poco silicio (Si<0,5%).Sin embargo, hoy en día los 2 conceptos no están claramente definidos y pueden ser intercambiables.
P: Clasificación del acero eléctrico.
R: Se clasifica aproximadamente en acero eléctrico laminado en caliente y acero eléctrico laminado en frío.El acero Zhongyuantong produce acero eléctrico laminado en frío, que se puede clasificar en acero eléctrico orientado y acero eléctrico no orientado.
P: ¿Qué es el campo magnético?
R: El campo espacial para la fuerza que actúa entre los dos polos magnéticos se describe como intensidad del campo magnético H, la unidad es A/m (amperios/metro).Es el campo primario de conducción producido por la corriente eléctrica de entrada externa después de que el acero eléctrico se convierte en motor.
P: Diferencia entre el acero eléctrico B50A300 y B50AR300
R: B50A300 es un producto procesado completo.Se puede poner en uso después de ser comprado o recocido (reduciendo la pérdida mediante el alivio de tensiones y la perfección de la construcción).Pero B50AR300 debe pasar por un proceso de recocido antes de su uso.
P: Diferencia entre acero al silicio completamente procesado y acero al silicio semiprocesado
R: El objetivo del recocido completo del acero al silicio no orientado procesado es lograr la propiedad magnética específica (valor de garantía), teniendo en cuenta las propiedades mecánicas requeridas por el estampado y el recubrimiento de la superficie.El objetivo del recocido de productos semielaborados es lograr las propiedades mecánicas requeridas por el estampado.La propiedad magnética fabricada es tan pobre que el usuario tiene que recocer y pavonar el núcleo del imán para lograr la propiedad magnética y el aislamiento de la superficie requeridos.Puede haber recubrimiento en el acero eléctrico no orientado semiprocesado (aplicado en el mercado japonés) o sin recubrimiento (aplicado en el mercado americano, CRML).
P: Influencia de la dureza del acero eléctrico en las propiedades del proceso del producto.
R: La propiedad mecánica del material tiene influencia directa en la propiedad de procesamiento.Se utilizan diversos materiales de acero eléctrico en diversas industrias según sus características.El molde de procesamiento y el ajuste del mismo son críticos para las propiedades de procesamiento.acero zhongyuantong mantiene la estabilidad de la propiedad mecánica del producto y garantiza la propiedad de procesamiento del usuario.
